减速器装配图及零件图等。本书可作为高等院校机械工程专业本科生、研究生教材，也可供从事汽车制造、维修、管理等工作的技术人员参考。同时，本书还可作作为大专院校相关专业的教材或参考书。全书共分10章，主要内容包括：工程制图基础知识、机械零件图、机械设计基础、机械制造过程仿真、设计基础、数控加工技术、计算机辅助设计、cad/cam系统应用、机械制造企业管理等。

一：减速器装配图及零件图

ProE绘制二级减速器

大牛♡二牛

1、此文档包含：大学机械专业机械设计教材中常见的二级减速器，为了大家的学习交流，分享本文章。

2、文件中为减速器的proe软件制图，所有的proe零件图以及总装配图，装配图 *** 了减速器的运动仿真。（proe 5.0版本）

3、下面为

图中蓝色选中文件为总装配图

打开之后的效果图：

最最重要的在这里呦！！！

4、

文件

proe二级减速器零件图以及总装配图大牛二牛来自:百度网盘点击跳转网盘

二：减速器装配图高清晰

1、安装减速机时，应重视传动中心轴线对中，其误差不得大于所用联轴器的使用补偿量。对中良好能延长使用寿命，并获得理想的传动效率。

2、在输出轴上安装传动件时，不答应用锤子敲击，通常利用装配夹具和轴端的内螺纹，用螺栓将传动件压入，否则有可能造成减速机内部零件的损坏。最好不采用钢性固定式联轴器，因该类联轴器安装不当，会引起不必要的外加载荷，以致造成轴承的早期损坏，严重时甚至造成输出轴的断裂。

3、减速机应牢固地安装在稳定水平的基础或底座上，排油槽的油应能排除，且冷却空气循环流畅。基础不可靠，运转时会引起振动及噪声，并促使轴承及齿轮受损。当传动联接件有突出物或采用齿轮、链轮传动时，应考虑加装防护装置，输出轴上承受较大的径向载荷时，应选用加强型。

4、按规定的安装装置保证工作人员能方便地靠近油标，通气塞、排油塞。安装就位后，应按次序全面检查安装位置的准确性，各紧固件压紧的可靠性，安装后应能灵活转动。减速机采用油池飞溅润滑，在运行前用户需将通气孔的螺塞取下，换上通气塞。按不同的安装位置，并打开油位塞螺钉检查油位线的高度，从油位塞处加油至润滑油从油位塞螺孔溢出为止，拧上油位塞确定无误后，方可进行空载试运转，时间不得少于2小时。运转应平稳，无冲击、振动、杂音及渗漏油现象，发现异常应及时排除。 经过一定时期应再检查油位，以防止机壳可能造成的泄漏，如环境温度过高或过低时，可改变润滑油的牌号。

三：减速器装配图cad文件

减速机装配图表达了减速机的设计构思、工作原理和装配关系，也表达出各零部件间的相互位置、尺寸及结构形状，它是绘制零件工作图、部件组装、安装、调试及维护等工作的技术依据。设计减速器装配工作图时要综合考虑工作要求、材料、强度、刚度、磨损、加工、装拆、调整、润滑、 维护及经济性等因素，并用足够的视图表达清楚。

由于设计装配工作图所涉及的内容较多，既包括结构设计又包括校验计算，因此，设

计过程较为复杂，常常是边画、边算、边改。锥齿轮圆柱齿轮减速器和单级蜗杆减速器的

装配草图设计，其他类型减速器装配草图的设计与之类似，可参考本文进行。

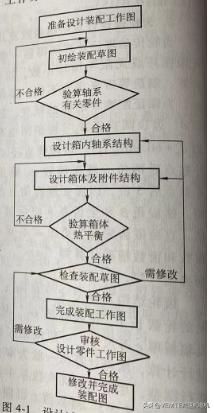

设计减速机装配图的工作步骤：

四：电机减速器装配图

《机械设计基础》任成高

[emailprotected]

带速:v=2.1m/s
