​电动机怎么接线图解（老电工带你学电动机接线）

电动机怎么接线图解（老电工带你学电动机接线）

我准备带来一套系列学习内容，让电工小白真正学会自己接线，自己学会维修电工电路，维修家用电器，喜欢的请关注我

今天教大家电动机怎么接线，上一期讲了电动机的保护电路接线，学会之后小白也可以尝试接线了，希望不懂得给我留言不要乱接，尽量看懂在尝试

三相电机有二种接线运行方式：、你的电动机需要什么接线方式请注意看电动机铭牌，厂家都有标注

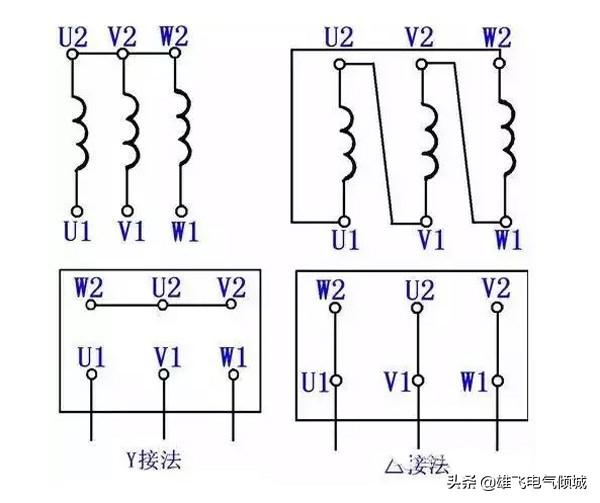

下面先看这个图

前面是星型接法，后面是三角形接法

前面是星型接法也叫Y型接法，后面是三角形接法实物接线的时候接线柱上请按照铭牌标注的接线方式用铜片正确连接接线顺序，

一， 电机两种接线方法图

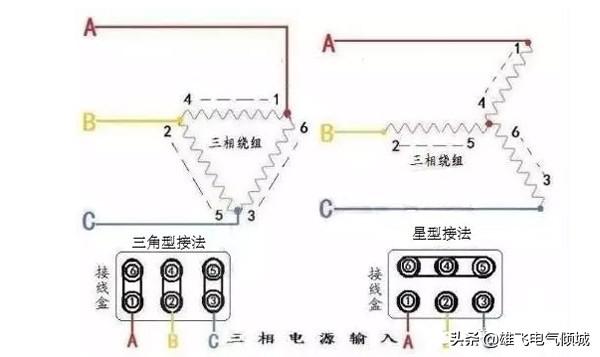

前面三角形接法，后面星型接法

二， 三相电机接线方法

从上图可以看出，上下桩依次联结是三角形，上面三根桩接一起是星形，

第一相绕组头尾标上1.4

第二相绕组头尾标上2.5

第三相绕组头尾标上3.6

星形接法：456接一起，123接电源

三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线

三、说明

（1）电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍

（2）电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

（3）需要注意的是本来星形接法的电机不能接成三角形，（如果接成三角形，这时相电压升高到约1.73倍，长时间运行必然烧毁电机）。

（4）同样本来三角形接法的电机不能接成星形，（如果接成星形，这时相电压降低到约1.73倍，达不到正常功率，如果带额定负载，那么这时属于过载状态，时间一长也必然烧毁电机）。

（5）在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。

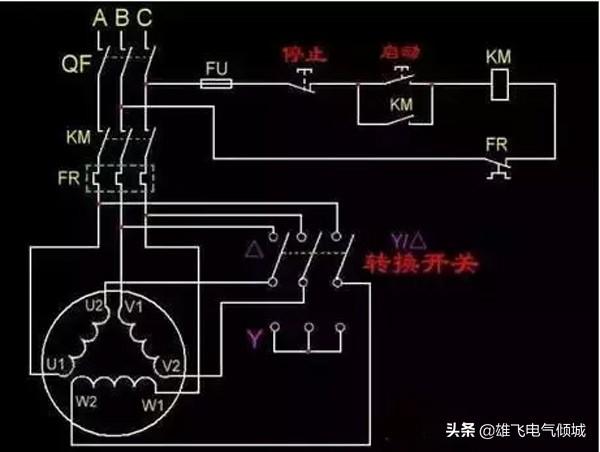

（6）为什么较大功率电机都接成三角形，好处是轻载启动时，为了方便降压启动(启动时接成星形，运行时换接成三角形，电机启动时间极短接成星形没关系，好处是启动电流可以降低到1/3等。

星型接法相电流等于线电流，线电压是相电压的根号3倍，三角形连接，线电压等于相电压，线电流是相电流的根号3倍，对于三相对称负载接成某种连接。

图片来自网络

五、两种接法的对比

（1）三角形接法：有助于提高电机功率，缺点，启动电流大，绕组承受电压（380V)大.增大了绝缘等级.

（2）星型接法：有助于降低绕组承受电压(220V)，降低绝缘等级.降低了启动电流。缺点，电机功率减小.所以，小功率电机4KW以下的大部分采用行星接法.大于4KW的采用三角形接法.

三角形接法的电机在轻载启动时采用Y-△启动，以降低启动电流！轻载是条件，因为Y接法转矩会变小，降低启动电流是目的，利用Y接法降低了启动电流！三角接法功率大，启动电流也大，星接法功率小，启动电流也小。

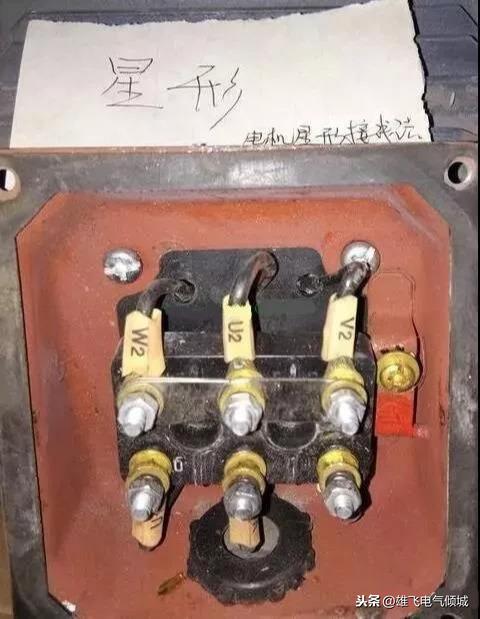

此图为星形接法 Y型接法 （图片来自网络）

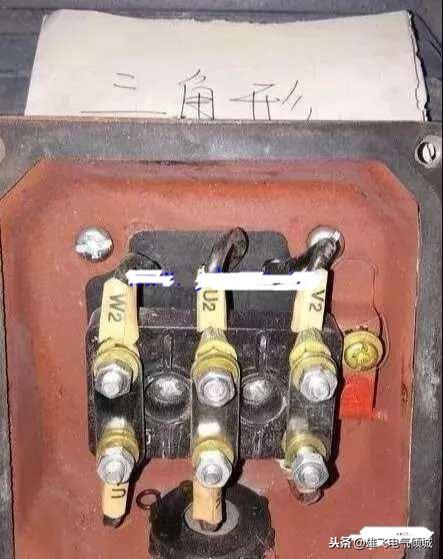

此图为电机三角形接法 （ 图片来自网络）

,
